▍碳化矽蕭特基二極體，顯著降低開關損耗。

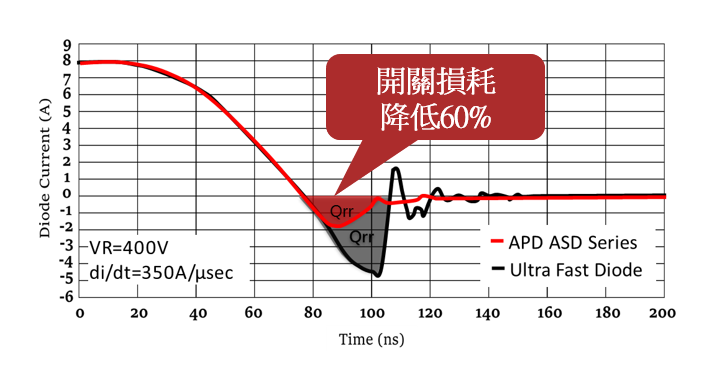

碳化矽蕭特基二極體採用結勢壘蕭特基（JBS）結構的高速元件，使其非常適合功率因數校正（PFC）電路和逆變器。 超短反向恢復時間（矽-高速整流二極體無法實現）可實現高速開關。 這最大限度地減少了反向恢復電荷 (Qrr)，顯著降低了開關損耗，並有助於最終產品的小型化。
特徵
- 適合高溫工作
- 適合高頻工作
- 高開關頻率
- 開關損耗低
- 快速反向恢復
- 高浪湧電流能力
應用
- 電動汽車充電站
- DC/DC轉換器
- 功率因數校正
- 電源逆變器
- UPS不斷線系統
| APD Part Number | Ampere (A) | Voltage (V) | Forward Voltage (VF) Typical (IF@20A) | Reverse Current IR (Typ./uA) | Total Capacitive Charge Q C (nC) | Total Power Dissipation PD(TC=25°C/W) | Package |
|---|---|---|---|---|---|---|---|
| ASD20065PT2 | 20 | 650 | 1.45 | 1.2 | 42 | 166 | TO-247-2 |
| ASD40065PT | 40 | 650 | 1.45 | 1.2 | 42 | 150 | TO-247-3 |
| ASD40065PT2 | 40 | 650 | 1.46 | 1 | 96 | 260 | TO-247-2 |
| ASD20120PT2 | 20 | 1200 | 1.4 | 2 | 105 | 313 | TO-247-2 |
| ASD20S120PT2 | 20 | 1200 | 1.35 | 10 | 105 | 250 | TO-247-2 |
| ASD30S120PT2 | 30 | 1200 | 1.4 | 3 | 152 | 405 | TO-247-2 |
| ASD30S120PT2 | 30 | 1200 | 1.38 | 9 | 155 | 333 | TO-247-2 |
| ASD40120PT2 | 40 | 1200 | 1.45 | 3 | 205 | 536 | TO-247-2 |
| ASD40120PT | 40 | 1200 | 1.45 | 2 | 108 | 536 | TO-247-3 |
| ASD50120PT2 | 50 | 1200 | 1.38 | 1 | 260 | 454 | TO-247-2 |
| ASD20Q120PT2 | 20 | 1200 | 1.45 | 10 | 93 | 250 | TO-247-2 |
| ASD40Q120PT | 40 | 1200 | 1.45 | 10 | 106 | 429 | TO-247-3 |
對產品有興趣或需要技術支援，歡迎聯絡我們。
